Oletatko, että yksi AC ylijännitesuoja kattaa koko rakennuksesi?

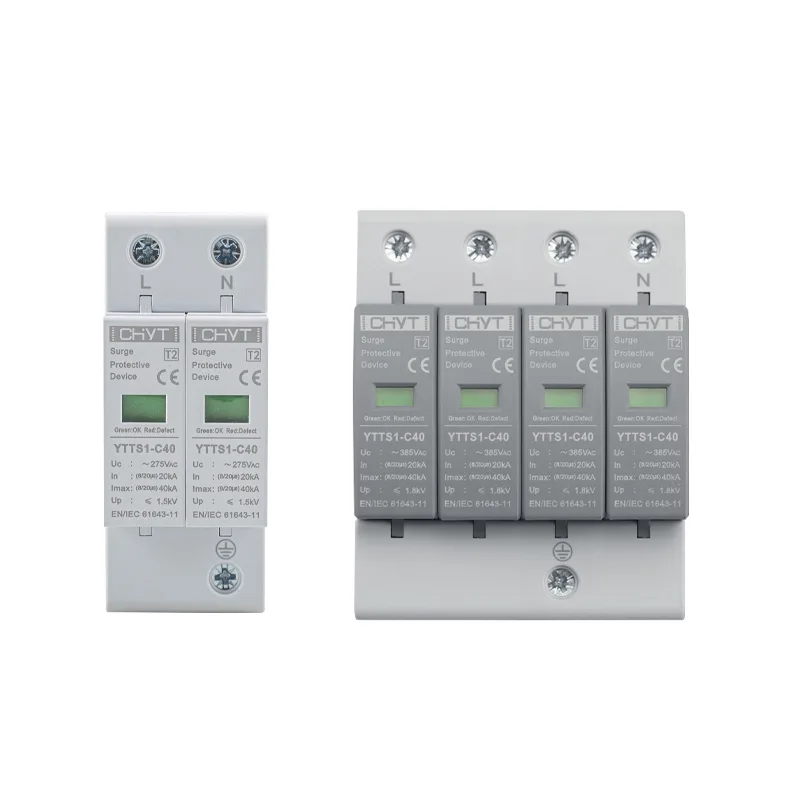

CHYTAC ylijännitesuojasovellukset osoittavat, miksi yksi suojapiste ei välttämättä riitä monitasoiseen rakennukseen.

Aalto ei pääse kohteliaasti sisään rakennukseen yhden ennalta määrätyn oven kautta. Salama, sähkönvaihto, moottorin käynnistykset ja sammutukset tai viat paikallisessa sähköverkossa voivat aiheuttaa ohimenevän ylijännitteen eri kohdissa sähköasennuksessa. Kun ylijännite tulee rakennukseen, itse johdotuksista voi tulla osa ongelmaa, joka kuljettaa ohimenevän osan herkkiä laitteita kohti.

Tämä herättää käytännön kysymyksen sähköjärjestelmän suunnittelussa: Voiko yksi AC ylijännitesuoja todella suojata koko rakennusta?

Pienessä asennuksessa, jossa on lyhyet kaapelit ja rajoitetut varusteet, yksi strategisesti sijoitettu laite voi tarjota hyödyllisen suojan. Suuremmassa rakennuksessa yhteen suojauspisteeseen luottaminen voi kuitenkin jättää alavirran piirit näkyviin.

Miksi yksi suojapiste ei välttämättä riitä

Ylijännitesuoja toimii ohjaamalla liiallinen transienttijännite pois laitteista maadoitusjärjestelmää kohti. Mitä lähempänä suojauslaite on suojattavaa laitetta, sitä helpompi on ohjata laitteeseen tulevaa jännitettä.

Tämä muuttuu monimutkaisemmaksi rakennuksen kasvaessa.

Harkitse kolmikerroksista liikerakennusta. Pääjakotaulu voi sijaita pohjakerroksessa, kun taas tietokoneet, LVI-ohjaimet, valaistusjärjestelmät, viestintälaitteet ja muut elektroniset kuormat on jaettu useisiin kerroksiin. Vain päätulopaneeliin asennettu ylijännitesuoja ei pysty automaattisesti poistamaan jokaista transienttia koko sähköverkossa.

Kaapelin pituudella on väliä, koska jännite voi silti kehittyä johtimia pitkin nopean transientin aikana. Laite, joka toimii hyvin palvelun sisäänkäynnissä, saattaa siksi tarvita tukea lisäsuojauspisteistä kauempana alavirtaan.

Tämä on yksi syy, miksi ylijännitesuoja ymmärretään paremmin järjestelmäksi kuin yksittäiseksi komponentiksi.

Minne ohimenevä ylijännite voi kulkea

Kaikilla jännitteillä ei ole samaa alkuperää tai polkua. Suora salamatapahtuma on vain yksi mahdollisuus. Myös päivittäinen sähkökytkentä voi aiheuttaa ohimeneviä olosuhteita.

Yleisiä lähteitä ovat:

Transientti voi siirtyä pääjakelujärjestelmästä haarapiireihin. Jos herkkä laite sijaitsee jonkin matkan päässä ensisijaisesta suojauspisteestä, lisäsuojaus voi olla tarkoituksenmukaista.

Seuraava yksinkertaistettu näkymä auttaa selittämään eron:

Tarkka järjestely riippuu sähkösuunnittelusta, maadoitusjärjestelmästä, laitteiden herkkyydestä ja sovellettavista asennusvaatimuksista.

Paneelien välisellä etäisyydellä on merkitystä

Yksi helpoimmin huomiotta jäävistä yksityiskohdista on suojalaitteiden ja kuormien välinen fyysinen etäisyys.

Kuvittele suuri rakennus, jossa pääsähköpaneeli yhdessä osassa ja automaation ohjauskaappi toisessa. Vaikka molemmat olisi kytketty samaan sähköjärjestelmään, ne eivät ole sähköisesti identtisiä erittäin nopean transientin aikana.

Pidemmät johtimet aiheuttavat impedanssin. Ylijännitetapahtuman aikana tämä voi myötävaikuttaa jännite-eroon suojan asennuskohdan ja laitteen kytkentäpisteen välillä.

Tämä ei tarkoita, että jokainen pistorasia tarvitsee oman suojalaitteen. Sen sijaan suojausstrategian tulee noudattaa sähkönjakelujärjestelmän rakennetta.

Hankinta- ja suunnittelutiimeille tämä on tärkeä ero. Kysymyksen ei pitäisi olla vain "Kuinka monta ylijännitesuojalaitetta tarvitaan?" Parempi kysymys on: "Missä ovat kohdat, joissa ohimenevä energia voi tulla, kulkea ja saavuttaa herkkiä kuormia?"

Koordinointi on tärkeämpää kuin pelkkä laitteiden lisääminen

Useiden ylijännitesuojalaitteiden asentaminen ei automaattisesti luo parempaa järjestelmää.

Eri jakelutasoille asennettujen laitteiden on toimittava yhdessä. Niiden ominaisuudet, purkautumiskyky, jännitesuojaustaso ja asennusjärjestely on otettava huomioon osana koko sähköjärjestelmää.

Huono koordinointi voi heikentää kokonaisjärjestelyn tehokkuutta. Sitä vastoin asianmukaisesti sijoitetut suojausasteet voivat jakaa tehtävän pääjakelupisteen ja alavirran piirien välillä.

Yleinen lähestymistapa on määrittää eri suojaustasot:

Ensisijainen suojaus

Tuleva sähköpalvelu on ensimmäinen tärkeä huomioitava seikka. Tässä suojauksessa käsitellään huomattavaa transienttienergiaa, joka tulee ulkoisesta sähköverkosta.

Toissijainen jakelusuojaus

Jos rakennuksessa on erilliset jakelupaneelit, voidaan harkita lisäsuojausta. Tämä on erityisen tärkeää, kun kaapelit ovat suhteellisen pitkiä tai kun alavirran piirit sisältävät herkkiä sähkölaitteita.

Paikallinen laitesuojaus

Erittäin herkät järjestelmät saattavat vaatia suojaa lähempänä itse laitetta. Esimerkkejä voivat olla elektroniset ohjausjärjestelmät, viestintälaitteet, valvontalaitteet ja muut laitteet, joihin transientti ylijännite voi vaikuttaa.

Tavoitteena ei ole sijoittaa suojaa kaikkialle. Tärkeää on estää aaltovirtaa löytämästä suojaamatonta polkua laitteisiin.

Mitä tulee tarkistaa ennen valintaaAC ylijännitesuojalaite?

Itse rakennus tarjoaa monia suojelusuunnittelussa tarvittavia vihjeitä.

Hyödyllisen katsauksen tulee sisältää sähköjärjestelmän kokoonpano, nimellisjännite, maadoitusjärjestely, odotettu ylijänniteympäristö, jakelurakenne ja kytkettyjen kuormien tyypit.

On myös syytä selvittää, ulottuvatko piirit ulos vai kytkeytyvätkö piirit altistuvilla alueilla sijaitseviin laitteisiin. Tällaiset yhteydet voivat muuttaa riskiprofiilia huomattavasti.

Keskeisiä kysymyksiä ovat:

Nämä tarkistukset ovat yleensä hyödyllisempiä kuin laitteen valitseminen vain nimellisjännitteen tai fyysisen ulkonäön perusteella.

Entä aurinkovoimajärjestelmillä varustetut rakennukset?

Tilanne muuttuu mielenkiintoisemmaksi, kun aurinkosähkölaitteet liitetään rakennukseen.

Aurinkoenergiaasennukset voivat tuoda lisää sähköreittejä ulkolaitteiden ja sisätilojen jakelujärjestelmien välille. PV-ryhmät, invertterit, DC-johdotukset ja AC-lähtöpiirit voivat kaikki tulla osaksi yleistä suojakeskustelua.

Tämä on erityisen tärkeää rakennuksille, joiden katolla on aurinkosähköasennuksia, koska aurinkosähkölaitteet ovat fyysisesti lähempänä ulkoaltistusta, kun taas tuotettu sähkö yhdistetään lopulta rakennuksen sähköinfrastruktuuriin.

AC-puolen ylijännitesuojaa on siksi tarkasteltava yhdessä laajemman aurinkosuojajärjestelyn kanssa. Tasavirtakatkaisijat, DC-erotuskytkimet, DC-ylijännitesuojalaitteet ja muut aurinkosähköiset suojakomponentit koskevat järjestelmän eri osia, eikä niitä pidä käsitellä keskenään vaihdettavina.

Aurinkoenergialla varustetussa rakennuksessa vain AC-pääpaneelin tarkastelu voi antaa epätäydellisen kuvan.

"Yksi laite kaikkeen" -oletus

Yhden laitteen vetovoima on ymmärrettävää. Se näyttää yksinkertaisemmalta, vie vähemmän tilaa ja saattaa vähentää koordinoitavien komponenttien määrää.

Mutta sähköinen yksinkertaisuus paperilla ei aina vastaa riittävää suojaa kentällä.

Kompakti rakennus, jossa on lyhyt ja selkeä jakelupolku, voi asettaa hyvin erilaisia ​​vaatimuksia kuin tehdas-, toimisto-, varasto- tai monikerroksinen rakennus, jossa on useita jakelukeskuksia.

Oikea kysymys ei siis ole, pystyykö yksi laite suojaamaan rakennusta ihanteellisissa olosuhteissa. Hyödyllisempi kysymys on, tarjoaako asennus riittävän suojan paikoissa, joissa transienttienergiaa voi realistisesti ilmaantua.

Tämä näkökulman muutos voi estää muutoin järkevän suojasuunnitelman muodostumisen liian riippuvaiseksi yhdestä suojauspisteestä.

Asennus on silti tärkeää

Jopa oikein valittu ylijännitesuojakomponentti voi toimia huonosti, jos asennusta ei käsitellä oikein.

Liitäntäjohtimet tulee pitää riittävän lyhyinä ja sijoitettava soveltuvien asennusvaatimusten mukaisesti. Maadoitus ja liitos ovat yhtä tärkeitä, koska ylijännitevirta tarvitsee kontrolloidun reitin suojatuista laitteista.

Laite on myös asennettava paikkaan, joka sopii sen sähköiselle toiminnalle, ja se on tarvittaessa koordinoitava ylävirran ylivirtasuojan kanssa.

Nämä yksityiskohdat on helppo jättää huomiotta komponenttien valinnassa, koska ne eivät näy tuotteen etiketissä. Silti niillä voi olla suora vaikutus todelliseen suojaussuorituskykyyn.

Tästä syystä tekniset tiedot tulisi tarkastella yhdessä sähkösuunnittelun kanssa sen sijaan, että ylijännitesuojaa käsitettäisiin erillisenä lisävarusteena.

Käytännöllinen tapa tarkistaa rakennusten suojaus

Hankintatiimille ja sähkösuunnittelijoille yksinkertainen kolmivaiheinen tarkistus voi tehdä prosessista selkeämmän.

Ensin kartoitetaan tehon jakautuminen. Tunnista saapuva toimitus, pääpaneelit, alapaneelit ja tärkeimmät laitteet.

Toiseksi, tunnista altistumispisteet. Etsi ulkoliitäntöjä, pitkiä kaapelien kulkua, salamavaloa ja laitteita, jotka sietävät rajoitetusti transienttijännitettä.

Kolmanneksi, arvioi suojauksen koordinointi. Selvitä, onko huoltoaukon suojaus riittävä vai tarvitaanko lisävaiheita alavirtaan.

Tämä lähestymistapa helpottaa myös erilaisten eritelmien vertailua keskittymättä pelkästään hintaan tai yhteen sähköparametriin.

Viimeinen takeaway

Rakennuksella ei välttämättä ole yhtä "ylipaineen sisääntulopistettä". Transienttiylijännite voi liikkua sähköasennuksen eri osien läpi ja suojauksen tehokkuus riippuu sijainnista, kaapeloinnista, maadoituksesta, laitteiden herkkyydestä ja koordinaatiosta.

Pienelle ja yksinkertaiselle sähköjärjestelmälle voi riittää yksi strategisesti asennettu suojalaite. Suuremmat tai monimutkaisemmat asennukset vaativat usein kerrostettua lähestymistapaa, jossa suojaus sijoitetaan sähköverkon rakenteen ja riskin mukaan.

Kun tarkastelet anAC ylijännitesuoja, tärkein kysymys ei siis ole pelkästään laitteen teho, vaan se, mihin se on asennettu ja mitä osaa sähköjärjestelmästä sen odotetaan suojaavan. Aurinkosähköasennuksissa tämän arvioinnin tulisi sisältää myös AC- ja DC-suojauksen välinen suhde.

Zhejiang Dabo Electric Co., Ltd. (CHYT) kattaa vaihtovirta- ja tasavirtasuojakomponentit, mukaan lukien AC-ylijännitesuojalaitteet, DC-katkaisijat, DC-ylijännitesuojalaitteet, DC-erotinkytkimet, tasavirtasulakkeet ja aurinkopaneelikotelot.
