1P/2P/3P/4P DC-virtakatkaisijoiden kytkentämenetelmät UPS-virtalähdejärjestelmissä

UPS-virtalähdejärjestelmien kokoonpanossa DC-katkaisijat suorittavat akkupiirien eristys- ja ylivirtasuojaustoiminnot. Erityyppiset UPS-virtalähteet vastaavat erilaisia ​​akun nimellisjännitteitä ja -virtoja, mikä edellyttää DC-katkaisijoiden mukauttamista eri napojen lukumäärällä. Tässä artikkelissa kerrotaan UPS-järjestelmissä käytettävien 1P/2P/3P/4P DC-virtakatkaisijoiden eri kytkentämenetelmistä.

1. Katkaisimilla on vakioparametrit, mukaan lukien nimellisjännite ja nimellisvirta (1P-tyypeille). Jos nämä parametrit eivät täytä akun jännite- ja virtavaatimuksia, käyttöjännitettä ja virtaa voidaan lisätä lisäämällä katkaisijan napojen lukumäärä ja ottamalla käyttöön sarja-rinnakkaiskytkentäkonfiguraatiot. Erityisesti sarjaliitäntä lisää jännitettä, kun taas rinnakkaisliitäntä lisää virtaa.Tässä otamme esimerkkinä 250 V:n nimellisjännitteen.

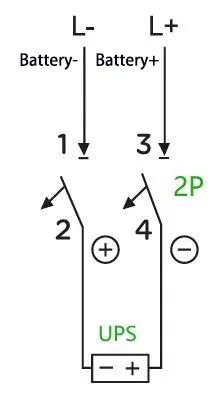

V:Esimerkki: UPS:lle, jonka kapasiteetti on 40 kVA ja nimellisakkusarja, jossa on 32 kennoa (tasaa latausjännite: 14 V × 32 = 448 V; on myös akkuja, joiden kelluva latausjännite on vain 13,6 V, jota käytetään tässä vain havainnollistamistarkoituksessa ), maksimikäyttövirta lasketaan 40 kVA ÷ 0 % ÷ 1 ÷ 9 %. = 139 A (olettaen, että tehokerroin on 1,0, hyötysuhde 90 % ja UPS:n asettama katkaisujännite 10 V per kenno). Tässä tapauksessa 2P 500 V 200 A katkaisija riittää. Johdotusmenetelmä on seuraava:

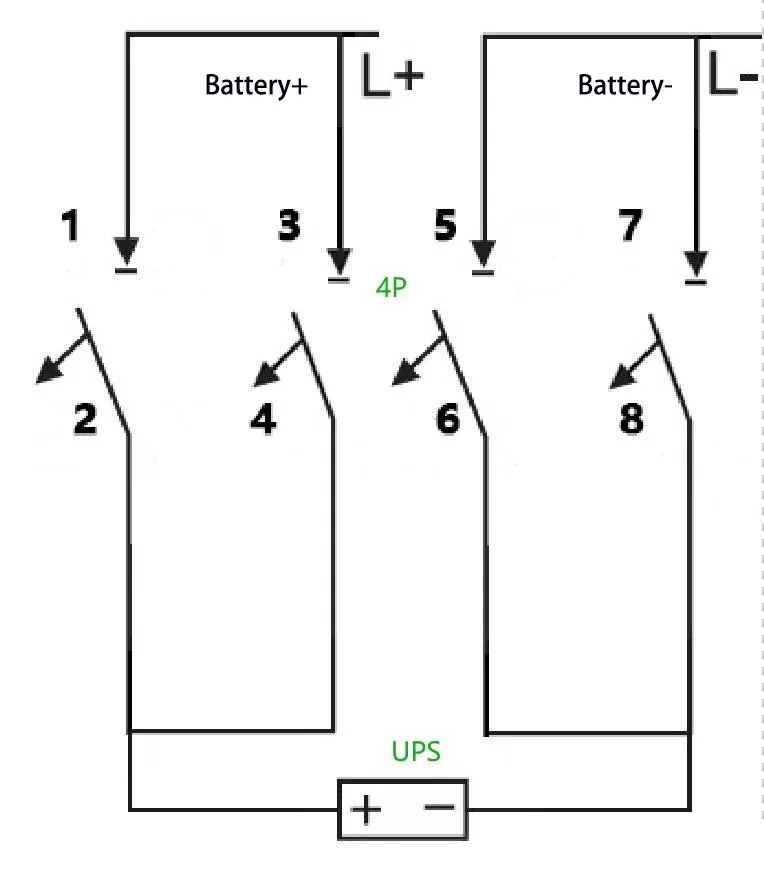

B:Entä jos sen sijaan käytetään 2P 500 V 100 A katkaisijaa? Tämä vaatimus voidaan täyttää 4P-katkaisijalla – erityisesti rinnakkaistamalla kaksi 2P-katkaisijasarjaa virransiirtokapasiteetin parantamiseksi. Johdotusmenetelmä on seuraava:

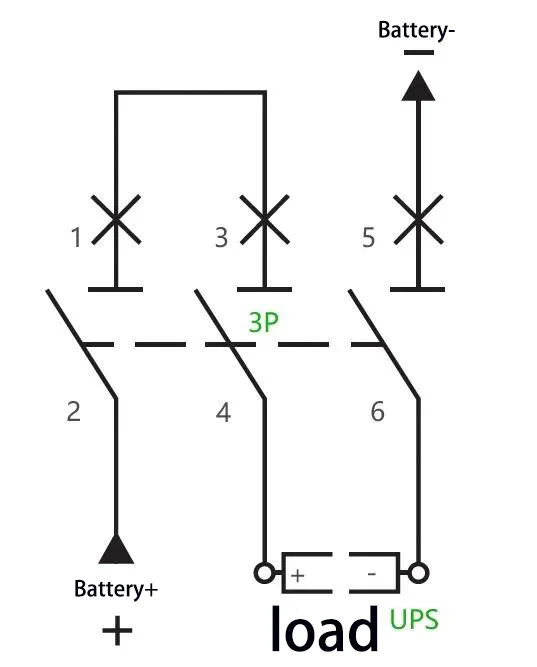

C:Esimerkki: UPS:lle, jonka kapasiteetti on 40 kVA ja nimellisakkusarja, jossa on 40 kennoa (tasaa latausjännite: 14 V × 40 = 560 V), suurin käyttövirta lasketaan arvoksi 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. sen navoista on kytketty sarjaan. Johdotusmenetelmä on seuraava:

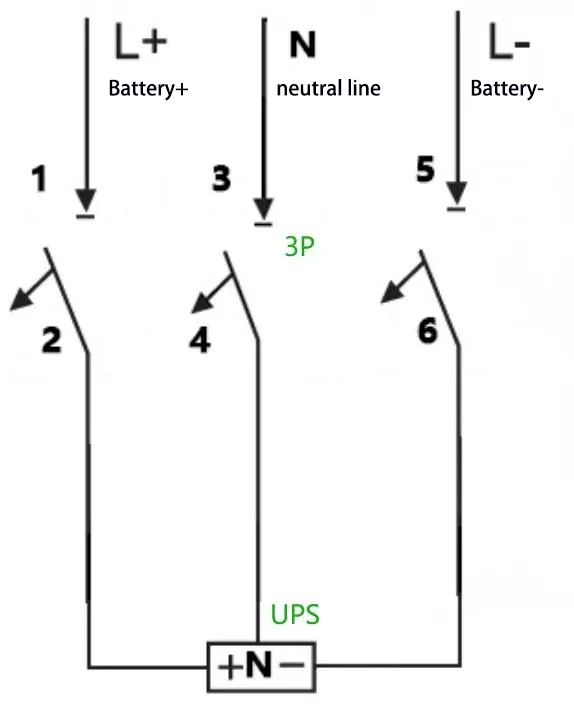

D:Esimerkki: UPS:lle, jonka kapasiteetti on 40 kVA, nimellisakkusarja 32 kennoa ja nollajohtoliitäntä (tasaa latausjännite: 14 V × 32 = 448 V, eli ±224 V), maksimikäyttövirta lasketaan arvoksi 40 kVA × 1,0 ÷ 100 V = 1,0 ÷ 10 V = 32 A ÷ 90 % .3 % . 500 V 200 A katkaisija voidaan ottaa käyttöön, ja kytkentätapa on seuraava:

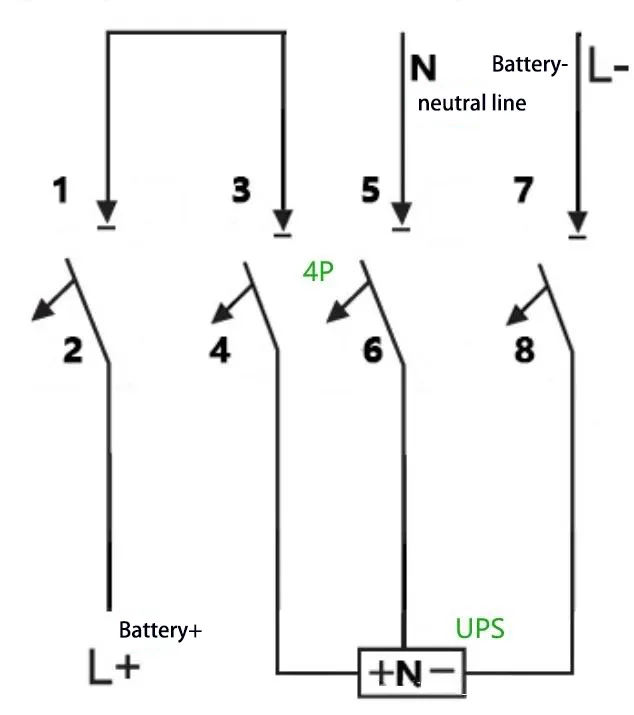

E:Esimerkki: UPS:lle, jonka kapasiteetti on 40 kVA, nimellisakkusarja 40 kennoa ja nollajohtoliitäntä (tasaa latausjännite: 14 V × 40 = 560 V, eli ±280 V), suurin käyttövirta lasketaan arvoksi 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 10 V 1 ÷ 40 % . 750 V 150 A katkaisija voidaan ottaa käyttöön, kun sen kaksi napaa on kytketty sarjaan. Johdotusmenetelmä on seuraava:
