Vikaanalyysi ja aurinkosähköyhdistimen käsittely

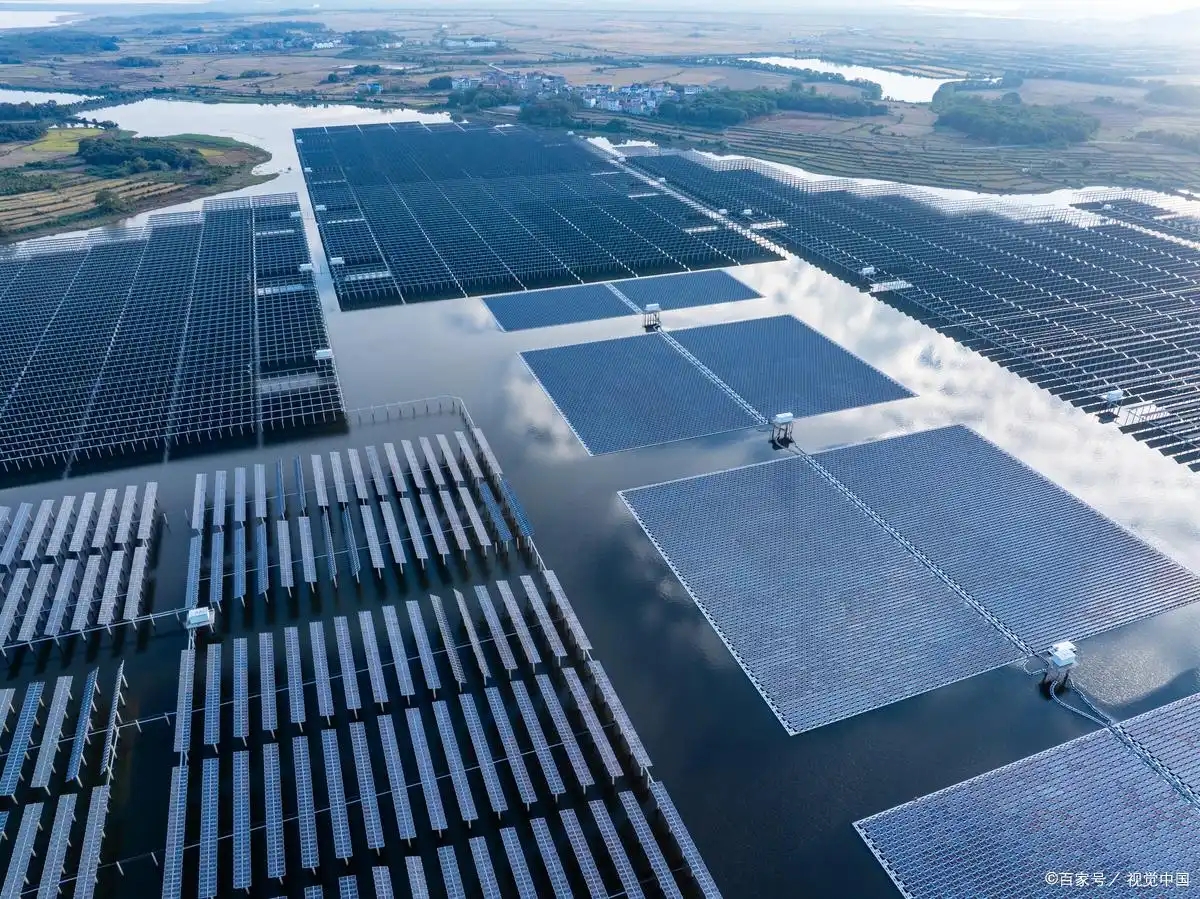

Tärkeänä osana nykyaikaista vihreää energiaa aurinkosähkövoimaloiden käyttö ja kunnossapito ovat ratkaisevan tärkeitä. Aurinkosähkövoimaloiden keskeisenä sähkölaitteena yhdistelmälaatikko on äärimmäisen tärkeä päivittäisessä käytössä ja huollossa.

PV-yhdistimen perustoiminnot ja rakenne

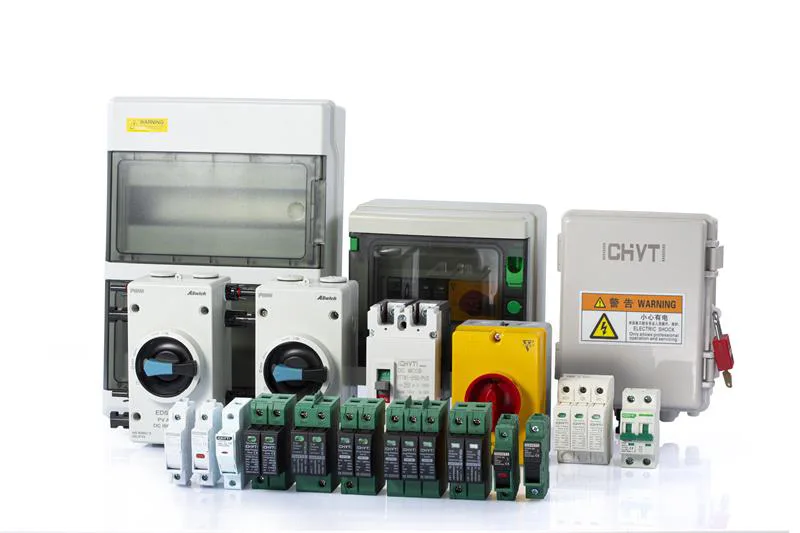

Aurinkosähköyhdistimen päätehtävä on kerätä DC-sähköenergiaa useista aurinkosähköjonoista ja siirtää se turvallisesti seuraaviin DC-jakokaappeihin tai inverttereihin suojalaitteiden, kuten katkaisijoiden ja salamansuojaimien, kautta. Sen rakenne sisältää yleensä kotelon kuoren, DC-tuloliittimen, ukkossuojan, tasavirtakatkaisijan, valvontayksikön ja johdotusliittimet.

Seuraavassa on kaavio yhdistelmälaatikon sisäisestä rakenteesta:

◆ Laatikon kuori:Valmistettu ruostumattomasta teräksestä tai muovista, sillä on hyvä tiivistys, korroosionkestävyys ja lämmönpoisto. Suojaustaso saavuttaa yleensä IP65:n, mikä estää tehokkaasti pölyn ja kosteuden pääsyn sisään.

◆ DC-tuloliitin:Jokaisessa yhdistäjälaatikossa on useita tuloportteja, jotka vastaavat virtojen vastaanottamista eri aurinkosähköjonoista. Jokainen portti on varustettu MC4-liittimillä tai erillisillä johdotusliittimillä helppoa merkkijonoa varten.

◆ Ukkossuojaus:Sisäänrakennettua salamansuojaa, yleensä erityisesti aurinkosähköille suunniteltua ylijännitesuojaa (SPD), käytetään estämään salaman aiheuttama ylijännite ja suojaamaan järjestelmää salaman aiheuttamilta vaurioilta.

◆ DC-katkaisin:Jokainen tuloliitin on varustettu DC-katkaisijalla ylivirtasuojaa varten. Kun epänormaali virta (kuten oikosulku tai ylikuormitus) havaitaan, piiri katkeaa automaattisesti aurinkosähkömoduulien ja -järjestelmien turvallisuuden suojelemiseksi

◆ Johdotusliittimet:Johdinliittimet, joissa on selkeät merkinnät sisällä, ovat huoltohenkilöstön kätevät tarkastuksessa ja vianmäärityksessä.

PV-yhdistimen yleinen vikaanalyysi ja rakenne

◆ Katkaisijoiden toistuvan laukaisuilmiön analyysi

Perimmäisen syyn jäljitys: Tämä ilmiö voi johtua merkkijonojen välisistä oikosulkuliitännöistä, aurinkosähkömoduulien fyysisistä vaurioista, virheellisestä toiminnasta johdotuksen aikana tai järjestelmään kohdistuvasta kuormituksesta, joka ylittää sen suunnittelualueen.

Käsittelyopas: Ensimmäinen vaihe on eristää vaikutuspiirissä oleva tulopiiri ja sitten mitata yleismittarilla tarkasti kyseisen aurinkosähkösarjan avoimen piirin jännite ja oikosulkuvirta, jotta epänormaali komponentti voidaan paikantaa tarkasti. Jos alkutarkastuksessa ei havaita ilmeisiä ongelmia, on liitäntäkaapelit tarkistettava huolellisesti, jotta voidaan varmistaa, johtuuko eristysvaurio ikääntymisestä, kulumisesta tai ulkoisista tekijöistä, jotka voivat johtaa maadoitusvirheisiin. Lopuksi itse katkaisijan arviointia, mukaan lukien sen nimellisvirta, jännite ja muut parametrit järjestelmävaatimuksia vastaavat, ei voida jättää huomiotta. Tarvittaessa vaihto on suoritettava järjestelmän vakaan toiminnan varmistamiseksi.

◆ Reagointistrategiat ukkossuojaimen vian varalta

Vian syy: Keskeisenä laitteistona järjestelmän suojaamiseksi salamaniskuilta ja ylijännitteeltä, salamansuojat epäonnistuvat usein suorien salamaniskujen tai järjestelmän sisäisen ylijännitteen vuoksi.

Prosessi: Säännöllinen ukkossuojan merkkivalon tai LED-valon tilan tarkistaminen on tehokas tapa estää vika. Kun ilmaisinikkuna muuttuu punaiseksi tai menettää näytön, se osoittaa, että salamansammutin on vaurioitunut ja se on vaihdettava välittömästi mahdollisten turvallisuusriskien välttämiseksi.

◆ Ratkaisu yhdistelmälaatikon korkean sisäisen lämpötilan ongelmaan

Syyanalyysi: Yhdistelmälaatikon sisälämpötila on liian korkea, mikä johtuu yleensä lämmönpoistoaukkoja tukkivista vieraista esineistä, laatikon sisälle kertyneestä liiallisesta pölystä tai liiallisen virran aiheuttamasta lämmityselementtien ylikuumenemisesta.

Ratkaisu: Ensin on tarpeen puhdistaa yhdyslaatikon tuuletus- ja lämmönpoistoaukot esteettömän ilmankierron varmistamiseksi. Tarkasta ja poista samalla laatikon sisällä oleva pöly lämmönvastuksen vähentämiseksi. Jos ongelmaa ei ole pohjimmiltaan ratkaistu, voidaan harkita jäähdytystuulettimen lisäämistä tai laatikon eristysrakenteen optimointia ulkoisen ympäristön vaikutuksen vähentämiseksi laatikon sisälämpötilaan. Lisäksi on tarpeen jäljittää liiallisen virran lähde ja säätää tai korjata siihen liittyviä osia sen varmistamiseksi, että järjestelmän virta on turvallisella alueella.

◆ Kaapeliliitoksen ylikuumenemisongelmien käsittely

Syyanalyysi: Kaapeliliitosten ylikuumeneminen johtuu pääasiassa huonosta kontaktista, mikä lisää kosketusvastusta ja tuottaa paljon lämpöä.

Käsittelyehdotus: Käytä infrapunalämpökameraa seurataksesi säännöllisesti kaapeliliitosten lämpötilaa yhdistelmäkotelon sisällä ja ulkopuolella. Kun epänormaalit korkeat lämpötilapisteet havaitaan, asiaankuuluvat piirit on välittömästi katkaistava paloonnettomuuksien estämiseksi. Samalla tarkistetaan ylikuumeneneen liitoksen kiinnityskunto ja tarvittaessa uusitaan liitos tai vaihdetaan vaurioituneet osat, jotta liitoksen hyvä kosketus ja johtavuus varmistetaan.

Vianesto- ja huoltorakenne PV-yhdistimelle

◆ Säännöllinen tarkastussuunnitelma

Laadi yksityiskohtainen tarkastussuunnitelma, joka sisältää sähköturvallisuustarkastukset, puhdistuksen ja huollon, suorituskyvyn testauksen jne. varmistaaksesi, että kaikki osat suoritetaan suunnitelman mukaisesti.

◆ Ympäristön sopeutumiskyvyn säätö

Vastaavia toimenpiteitä tulisi toteuttaa erilaisiin ilmasto-olosuhteisiin, kuten kosteuden- ja lämmönpoistotoimenpiteiden vahvistaminen korkeissa lämpötiloissa ja sateisilla alueilla, puhdistustiheyden lisääminen alueilla, joilla on suuria hiekkamyrskyjä, sekä tukkeutumisen ja kulumisen vähentäminen.

◆ Varaosien hallinta ja varastointi

Säilytä tarvittava varaosavarasto, erityisesti herkät osat, kuten katkaisijat, ukkossuojat, liittimet jne., varmistaaksesi nopean vaihdon vian sattuessa ja vähentääksesi seisokkeja

◆ Tekninen koulutus ja vaihto

Järjestä käyttö- ja huoltotiimi osallistumaan ammatilliseen koulutukseen, jakamaan uusimmat käyttö- ja huoltoteknologiat ja vikatapaukset sekä parantamaan tiimin yleistä taitotasoa ja valmiuksia hätätilanteisiin.

◆ Säännöllinen tarkastus ja puhdistus

On suositeltavaa puhdistaa yhdistelmäkotelon ulkopinta kolmen kuukauden - kuuden kuukauden välein pölyn ja lian poistamiseksi ja lämmönpoistoaukojen pitämiseksi esteettömänä; Tarkista samalla laatikon tiiviste varmistaaksesi, ettei vesihöyryä tunkeudu.

◆ Sähköisen suorituskyvyn testaus

Suorita vähintään kerran vuodessa kattava sähköinen suorituskykytesti, joka sisältää jokaisen tulopiirin jännitteen ja virran mittaamisen varmistaaksesi, että ne ovat normaalit, tarkista katkaisijoiden ja salamansuojainten toimintatila ja varmista tietoliikennemoduulien yhteyksien vakaus.

◆ Salamansuojaus ja maadoituksen vahvistus

Tarkista säännöllisesti ukkossuojajärjestelmän tehokkuus, tarkista ukkossuojan tilailmaisin ja suorita tarvittaessa ukkossuojatestauksia; Varmista samalla, että yhdistelmärasian maadoituksen jatkuvuus ja maadoitusvastus täyttävät vaatimukset.
