DC-katkaisijat aurinkopaneeleille

ICHYTI on laajamittainen tasavirtakatkaisija aurinkopaneelien valmistajalle ja toimittajalle Kiinassa. Olemme erikoistuneet aurinkosähkökomponentteihin useiden vuosien ajan. Tuotteillamme on hyvä hintaetu ja ne kattavat suurimman osan Euroopan markkinoista. Odotamme innolla tulevaa pitkäaikaiseksi kumppaniksesi Kiinassa.

Lähetä kysely PDF Lataa

Tuotteen Kuvaus

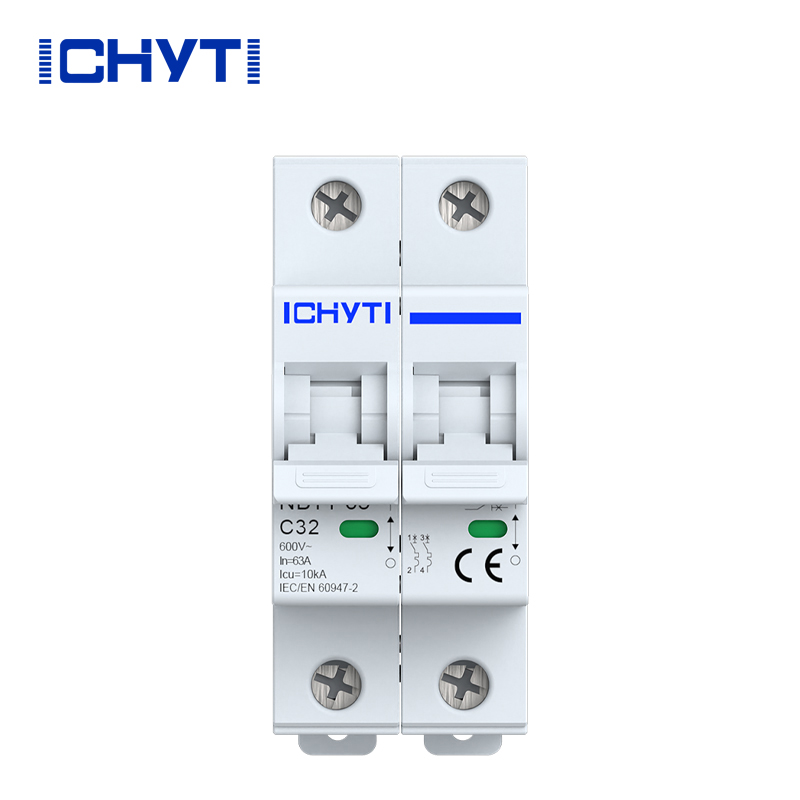

Kiinalaisen valmistajan ICHYTI-tasavirtakatkaisijat aurinkopaneeleille koostuvat komponenteista, kuten kotelosta, käyttömekanismista, lämpöylikuormitussuojasta, sähkömagneettisesta laukaisusta, kosketusjärjestelmästä ja kaarijärjestelmästä. Sen ainutlaatuinen muotoilurakenne voi tarjota ylikuormitus- ja oikosulkusuojatoimintoja. Lisäksi vahvan kestomagneettikaarijärjestelmän lisääminen parantaa entisestään tuotteen oikosulkukykyä saavuttaen tason 6KA.

ICHYTI tasavirtakatkaisijat aurinkopaneeleille Parametri (erittely)

tuotemalli		NBL7-63
napa		1P	2P	4P
Kehysvirta		63A
Nimellisvirta	Sisään	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Nimelliskäyttöjännite	Ue (DC)	300V	500/600/1000V	1000V
Nimellinen eristysjännite	Ui	1200V
Nimellisimpulssin kestojännite	Uimp	6kV
Katkaisukapasiteetti	leu	6KA
Laukaisuominaisuus		C
Laukaisutyyppi		Lämpömagneetti
Sähköinen käyttöikä	Todellinen	500 sykliä (63A kehys)
	Vakio	300 pyörää
Mekaaninen käyttöikä	Todellinen	10 000 sykliä (63 A kehys)
	Vakio	9700 pyörää
Ylijänniteluokka		III
Saastumisaste		3
Sisäänpääsyn suojaus		IP40 johdotusportti IP20
Kosteuden ja lämmönkestävyys		Luokka 2
Terminaalin kapasiteetti		2,5 x 35 mm2
Liittimien kiinnitysmomentti		2,0-3,5 Nm
Ympäristön lämpötila		-30°C ~ +70°C
Säilytyslämpötila		-40 °C ~+85 °C
Asennusmenetelmä		DIN
Vakio		IEC60947-2

ICHYTI tasavirtakatkaisijat aurinkopaneeleille Ominaisuus

◉ Johdottaessa on kiinnitettävä huomiota virtalähteen positiivisiin ja negatiivisiin napoihin. Virtalähteen on tultava sisään ylhäältä ja ulos alhaalta virtalähteen sisääntulon suunnitteluominaisuuksien vuoksi;

◉ Helppo asennus, joka voi säästää kaapeleita;

◉ Sitä voidaan käyttää resistiivisten ja induktiivisten kuormien suojaamiseen alhaisella käynnistysvirralla suojatehokkuuden ollessa 5-10 In;

◉ Sopii perheille, toimistoille, rakentamiseen ja teollisuudelle.

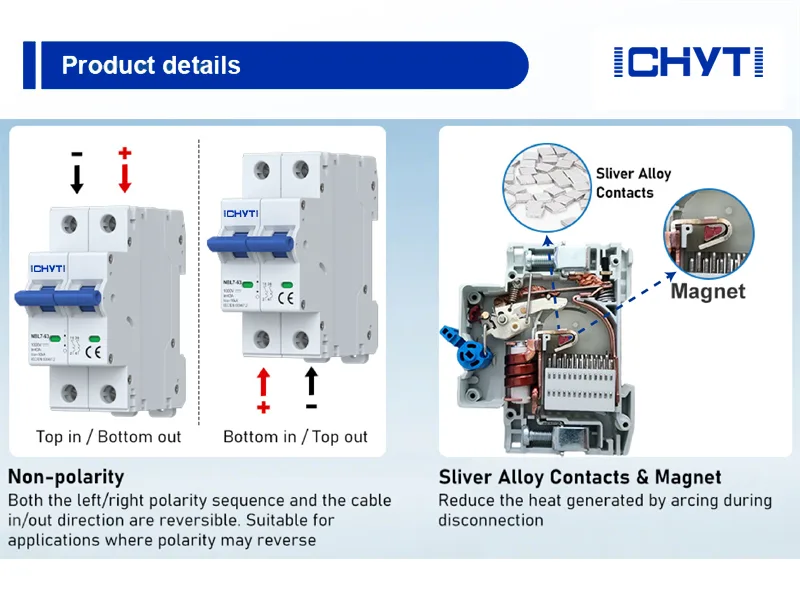

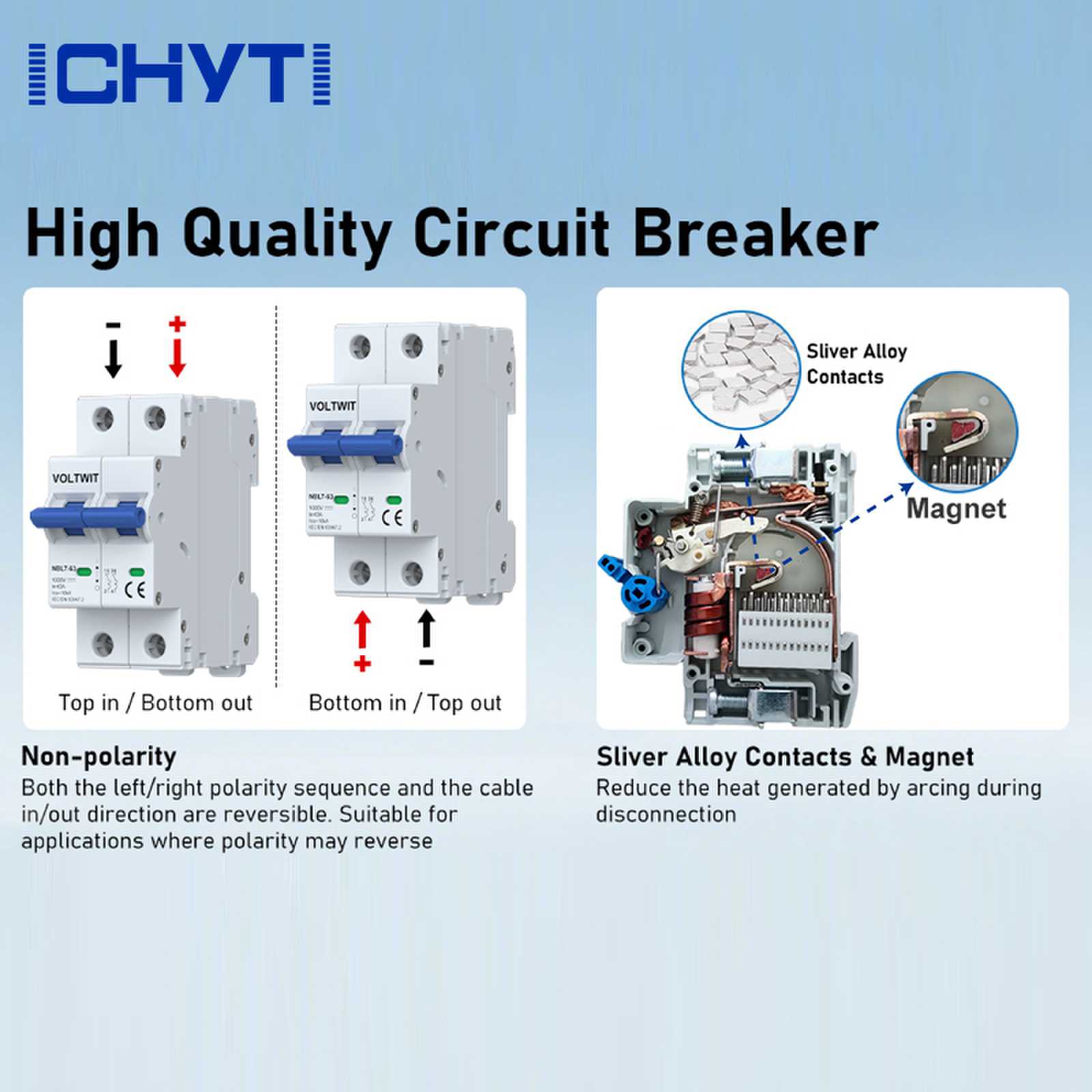

ICHYTI tasavirtakatkaisijat aurinkopaneeleille Tiedot

◉ Visuaalinen punainen ja vihreä ilmaisu: Kytkimen tila, selkeä yhdellä silmäyksellä.

◉ Kaksinkertainen paksuus: Samalla se voi lisätä täyteläisyyttä ja käyttömukavuutta.

◉ PC:n palonestomateriaali: PC:n palosuojattu kuori, korkean lämpötilan kestävyys, ei muodonmuutoksia, kaunis ja sileä ulkonäkö, ei helppo käyttää, hyvä ikääntymisenestokyky.

◉ Yläjäähdytysrakenne: Tehokas lämmönpoisto, vähentää katkaisijan ylikuumenemisen aiheuttamaa vikaa.
